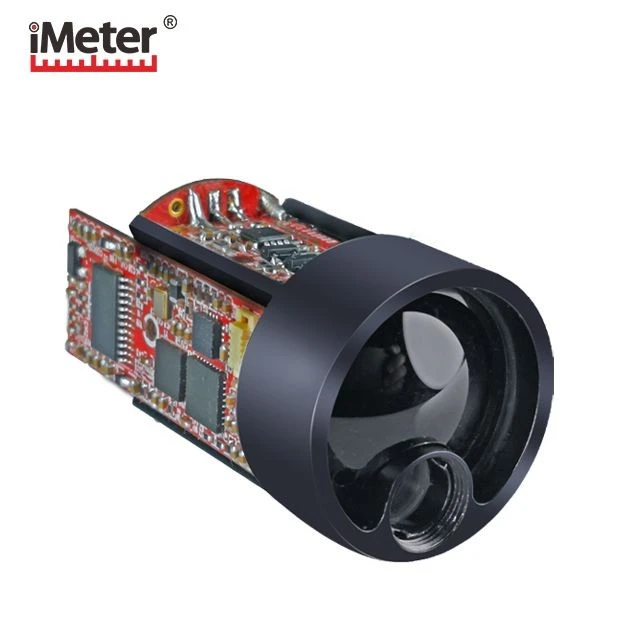

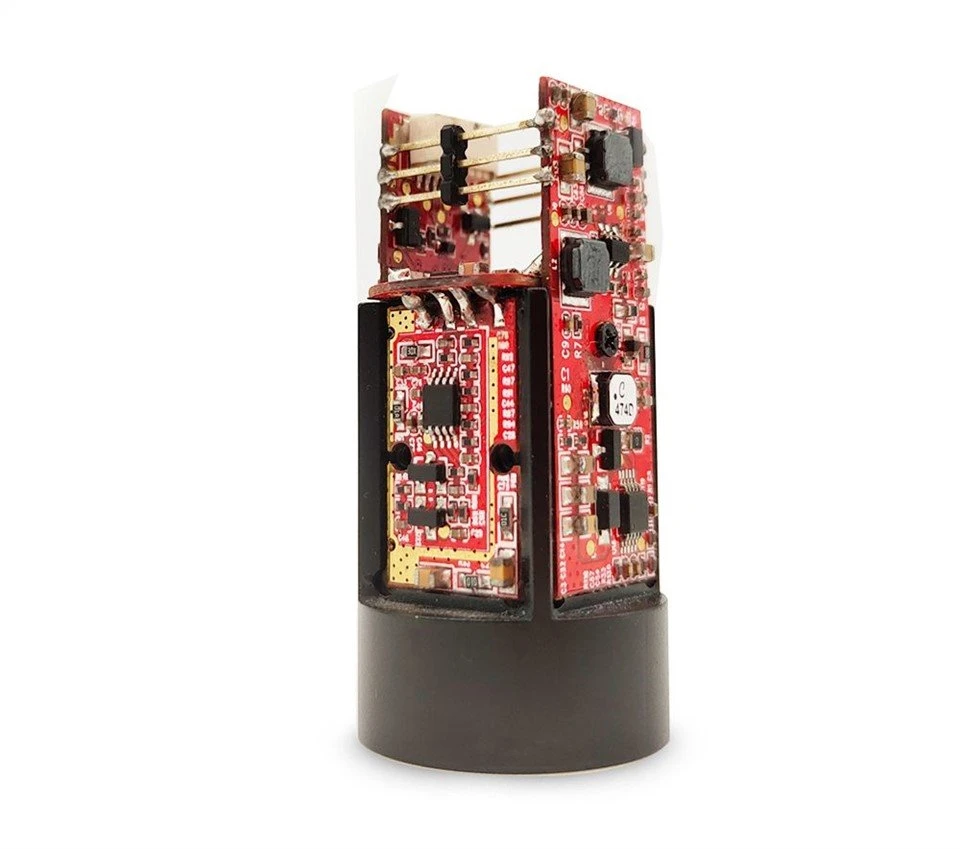

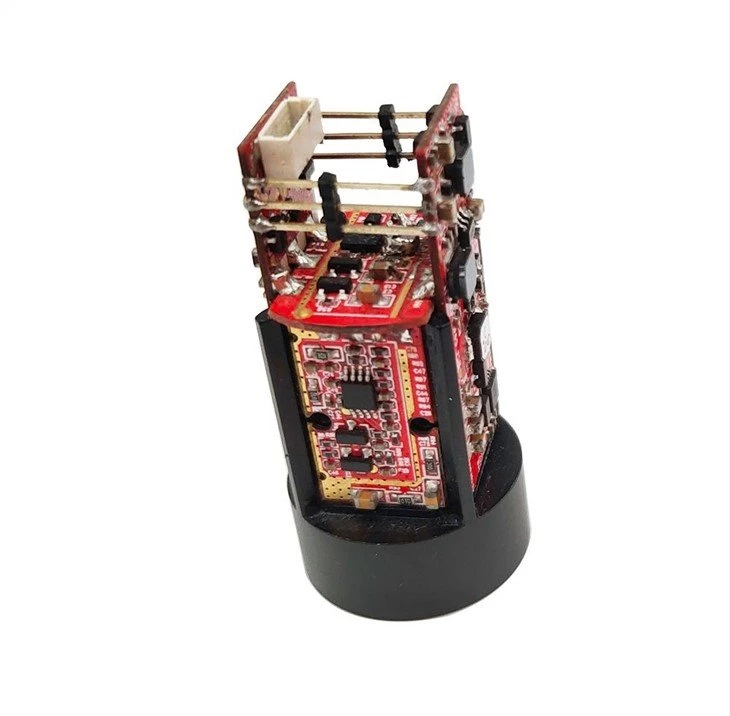

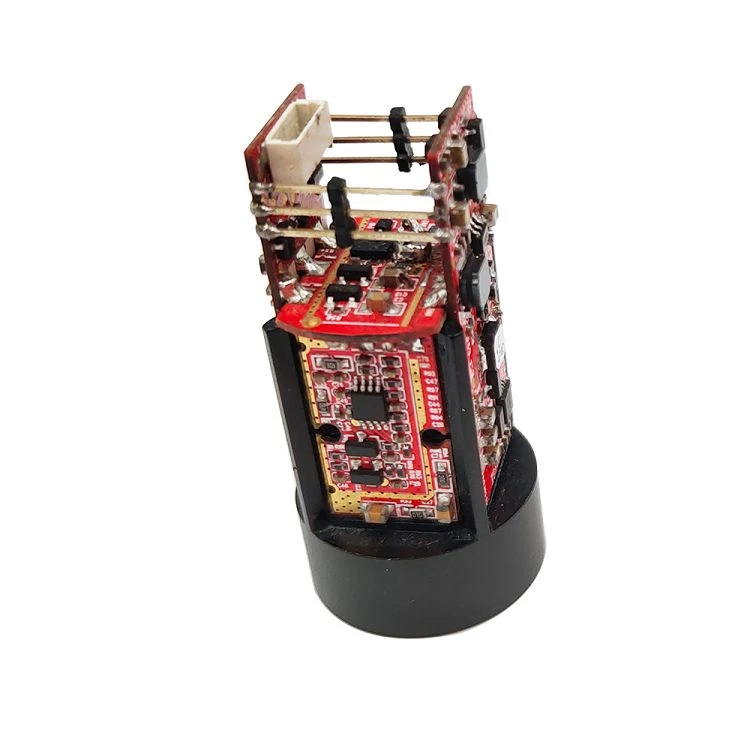

Modulu oem ta 'rangefinder tal-laser żgħir
Il-kapaċità tal-firxa tal-prodott iddefinita taħt il-kundizzjonijiet li ġejjin:
1) Il-mira tal-kejl hija b'reattività moderata bħal ħitan tal-bini.
2) L-oġġett imkejjel huwa vertikali mad-direzzjoni tal-emissjoni bil-lejżer.
3) Il-kundizzjoni tat-temp hija xemxija iżda mhux dawl tax-xemx dirett.
Innotat: Biex tikseb kejl aħjar, huwa ssuġġerit li l-prodott jiġi mmuntat fuq tripod meta timmira l-oġġetti remoti, sabiex tnaqqas il-jitter tal-magna waqt il-kejl.
Indikaturi tekniċi | Parametru tal-prestazzjoni | Parametru tal-prestazzjoni |
D indikaturi tekniċi tal-funzjoni D | Indikaturi tekniċi tal-funzjoni H/AH/V | |
Qasam ta' l-applikazzjoni | Drone/ Sigurtà/ Sweeper/ Sejbien tat-Traffiku | Ċilindru wieħed/ ċilindru doppju |
Apertura tal-emissjonijiet | 6mm | 6mm |
Apertura li tirċievi | 17mm (75%) | 17mm (75%) |
Medda ta' firxa (bini) | 0.15m ~ 10 / 20 / 30 / 100 / 200m | 5m ~ 600 / 1200 / 1500 / 3000m |
Preċiżjoni tal-firxa (bini) | ± 3cm | <400m ±1m;="">400m ±0.4% |
Frekwenza li tvarja | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Tip ta' displej | - | OLED/LCD |
Tip ta' laser | 905nm | 905nm |
Vultaġġ tal-provvista | 3.3 ~ 5V | 3.3 ~ 5V |
Interface tal-Komunikazzjoni | Standard bħala TTL (magħmul apposta ieħor) | Standard bħala TTL (magħmul apposta ieħor) |
Piż | madwar 20±1 | madwar 20±10 |
livell li ma jgħaddix ilma minnu | IP67 | IP67 |
Reżistenza għall-impatt | 800G/ms (10 darbiet/s) | 800G/ms (10 darbiet/s) |

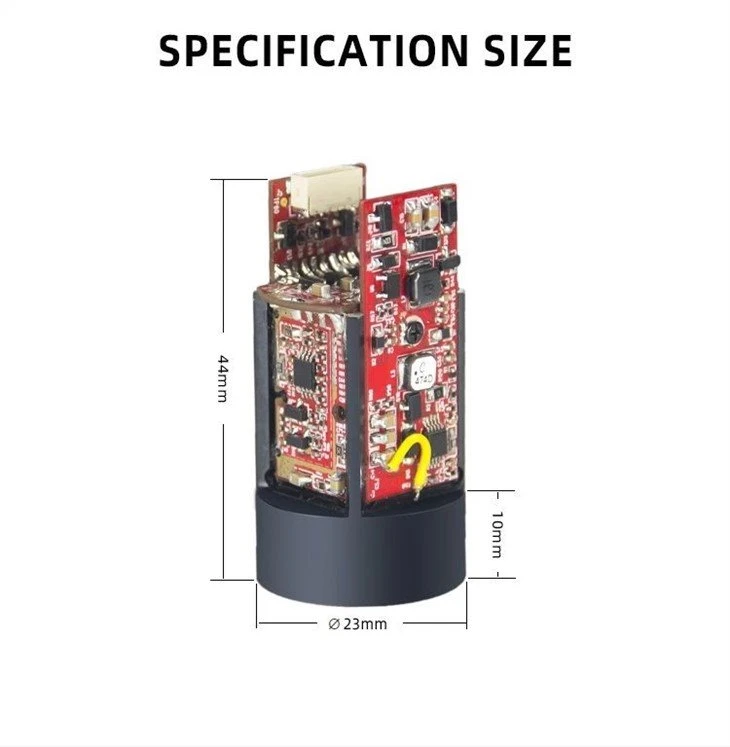

Daqs | ¢23 x44mm | ¢23 x44mm |
Temperatura operattiva | -20 °C ~ 50 °C | -20 °C ~ 50 °C |
Rata ta' Baud | 9600/ 115200/ 230400 (mhux obbligatorju) | 9600/115200bps |
Skart tal-Enerġija | 0.8 w (standby), 1W (kejl) | 0.8w (standby), 1W (kejl) |

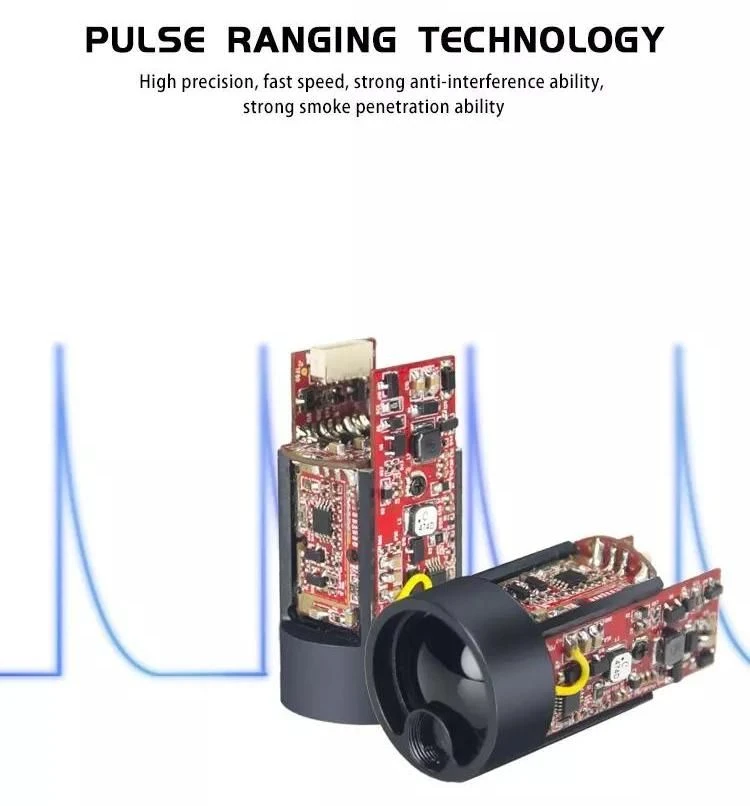

Il-modulu ta' firxa jista' jipprovdi malajr u b'mod preċiż il-kejl tad-distanza għas-sistema prinċipali ta' kontroll;

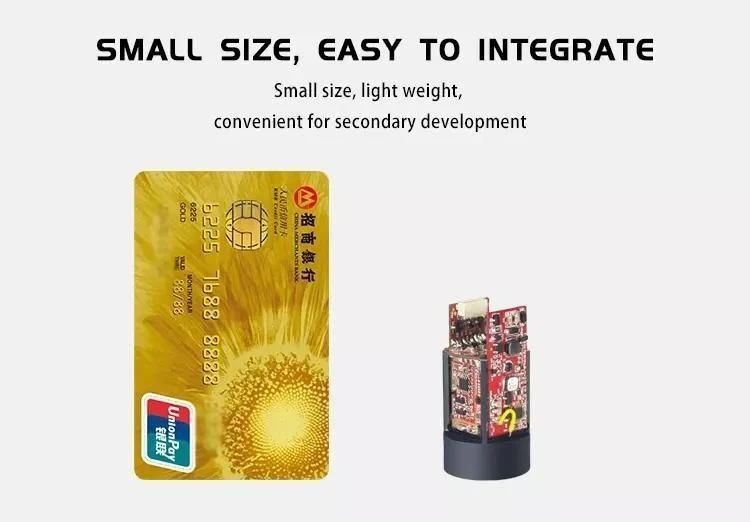

Dan il-modulu juża laser semikonduttur 905nm, ir-riżoluzzjoni tal-firxa hija 0.1m. Il-preċiżjoni tal-firxa hija 1m, u l-iktar firxa ta 'kejl hija ta' 2 km; b'interface TTL (jista 'jikkomunika direttament mal-MCU), jista' jikkomunika wkoll mal-port serjali RS232 permezz ta 'adapter (jeħtieġ kejbil tat-trasferiment tad-dejta); jipprovdi wkoll softwer tat-test tal-kompjuter ta 'fuq, protokoll ta' komunikazzjoni ta 'sett ta' istruzzjoni, konvenjenti għall-iżvilupp sekondarju tal-klijent, jibni s-sistema ta 'kejl tal-firxa tiegħu stess; hija integrazzjoni għolja, konsum ta 'enerġija baxxa, sensur tal-firxa tal-piż ħafif.

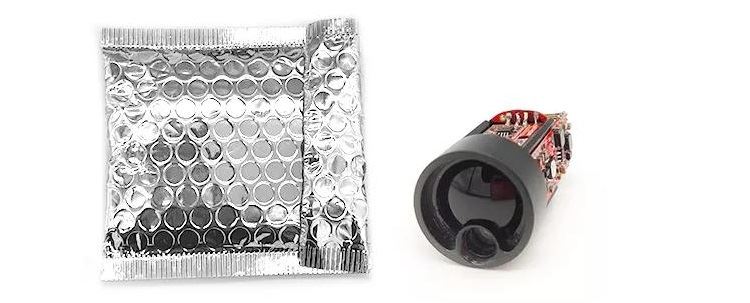

Dwar l-Imballaġġ:

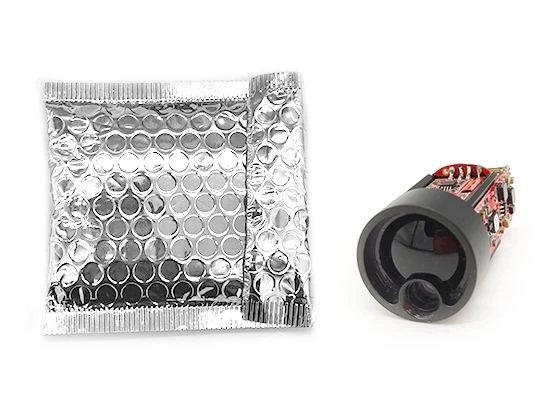

* Borża tal-plastik anti-statika *1
* Appoġġ għall-imballaġġ personalizzat
* Jekk għandek bżonn tibgħat bil-massa, aħna nipprovdu kaxxi korrugati li ma jagħmlux ħsara lill-ambjent.
Konsiderazzjonijiet tal-Kejl
Fatturi li jinfluwenzaw il-kapaċità ta' firxa
1) Riflettività fil-mira: B'mod ġenerali, iktar ma tkun għolja r-riflettività target tal-oġġett, iktar tkun kbira l-abbiltà li tvarja. pereżempju, għal oġġett moderat ta 'riflettività fil-Mira, il-firxa tal-kejl hija 600M, u tista' sa 800M għal oġġett ta 'riflettività ta' Mira għolja, iżda tista 'tkun biss 300M għal waħda ta' riflettività ta 'Mira baxxa. Il-kapaċità wiesgħa ta 'oġġetti oħra tista' tintlaħaq l-istess konklużjoni. ( Jista' ma jkejjilx il-mira li bilkemm tista' toħloq riflessjoni diffuża, bħall-wiċċ tal-ilma.)
2) Forma fil-mira: Meta mira tkun żgħira wisq jew irregolari, il-kapaċità u l-firxa tal-firxa tal-veloċità korrispondenti jonqsu.
3) Angolu tal-kejl: Il-kapaċità ta 'firxa tkun aħjar jekk l-oġġett imkejjel ikun vertikali mad-direzzjoni tal-emissjoni bil-lejżer, iktar tkun għolja l-veloċità tar-rispons tal-firxa, Għall-kuntrarju, il-kapaċità ta' firxa u l-veloċità tar-rispons jitnaqqsu; Huwa possibbli li l-firxa tal-kejl ma tkunx tista 'tissodisfa l-abbiltà ta' firxa speċifikata fil-manwal taħt xi kundizzjonijiet estremi.
4) Fattur ambjentali: il-fatturi ambjentali inkluża l-intensità tax-xemx, il-konċentrazzjoni tal-fwar tal-ilma fl-arja u partiċelli sospiżi, devjazzjoni mill-Angolu tad-dawl tax-xemx, eċċ(bħal xita, ċpar, borra, ċpar, ċpar, eċċ.)
